Создание малой ледовой площадки — будь то каток во дворе, на территории школы или сезонный объект в торговом центре — требует точного технического расчета и подбора оборудования. Уже на этапе проектирования встает вопрос: какой источник холода выбрать — чиллер для ледового катка или компрессорно-конденсаторный блок? От этого решения зависят эффективность системы охлаждения, энергозатраты и стабильность ледового покрытия.
В данной статье разберём, в чем разница между этими двумя типами оборудования, в каких случаях уместно использовать каждый из них, и какие параметры стоит учитывать при выборе.

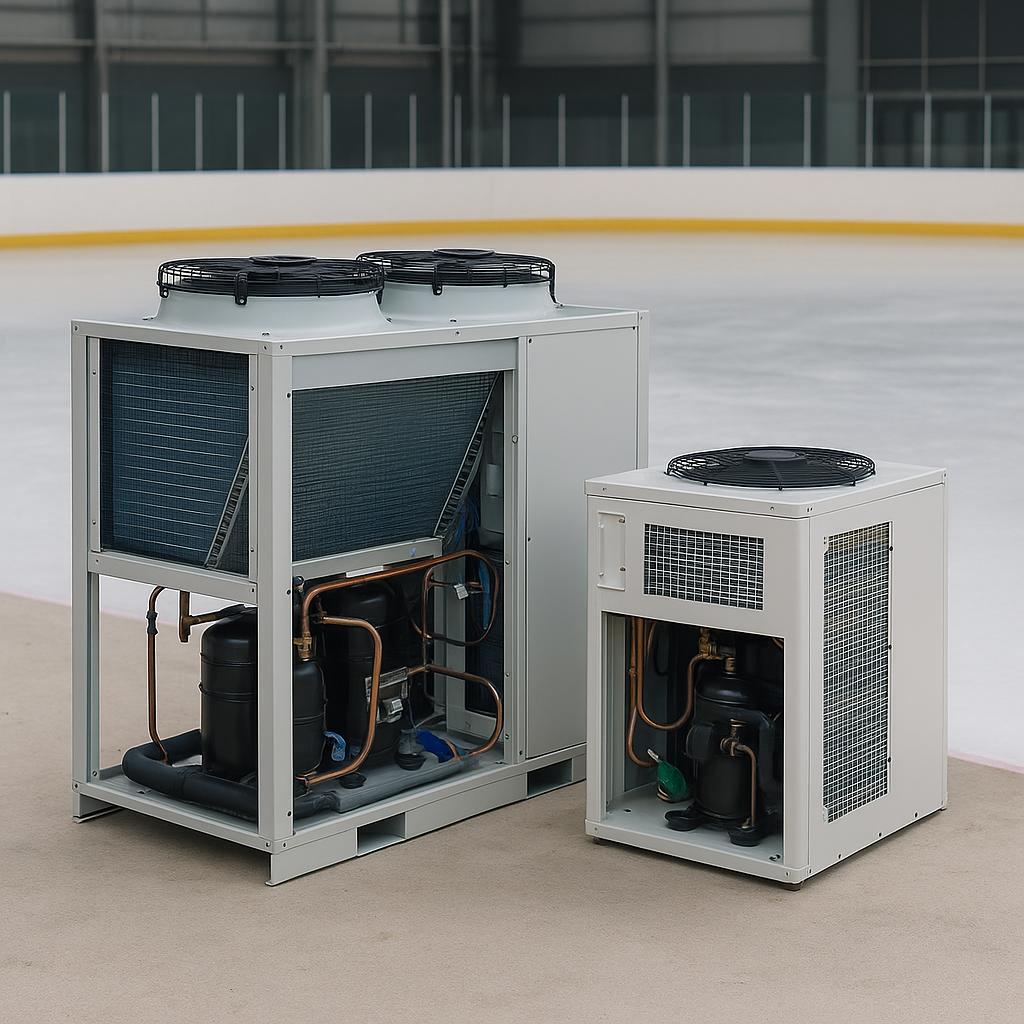

Что такое чиллер и компрессорно-конденсаторный блок?
Чиллер — это холодильная машина, которая охлаждает жидкий теплоноситель (обычно воду или раствор гликоля), после чего тот циркулирует по трубам, уложенным под ледовой площадкой. Чиллеры могут быть воздушного или водяного охлаждения, со встроенными или выносными конденсаторами.
Компрессорно-конденсаторный блок (ККБ) — это установка, обеспечивающая охлаждение непосредственно за счет испарения фреона в испарителе. В отличие от чиллера, в такой схеме теплообмен с ледовой поверхностью происходит через испаритель, который зачастую требует более сложной обвязки.
Принципиальные отличия
| Параметр | Чиллер | Компрессорно-конденсаторный блок |
|---|---|---|
| Хладагент | Вода, гликоль | Фреон |
| Передача холода | Через промежуточный теплоноситель | Непосредственно через испаритель |
| Надежность | Высокая стабильность и безопасность | Требует точной настройки и контроля |
| Монтаж и обслуживание | Простота и универсальность | Более сложный пусконаладочный процесс |
| Масштабируемость | Подходит для площадок разного размера | Эффективен в компактных решениях |
| Тепловая инерция | Высокая (вода/гликоль дольше держат холод) | Низкая (мгновенное реагирование) |
Что учитывать при выборе для малой площадки
Площадь катка и толщина льда
Если площадь катка не превышает 400–600 м², компрессорно-конденсаторный блок может показаться более экономичным вариантом. Однако при нестабильной температуре окружающей среды лучше отдать предпочтение чиллеру — он позволяет более плавно регулировать параметры охлаждения и избежать резких перепадов температуры льда.
Режим эксплуатации
Для катков с круглогодичной работой чиллер предпочтительнее: он обеспечивает стабильную работу в широком диапазоне температур, его проще адаптировать под системы автоматизации, а при наличии аварийного режима позволяет быстро стабилизировать систему.
Если каток сезонный и работает всего 2–3 месяца в году — можно рассмотреть ККБ, особенно если важно снизить начальные затраты.
Место установки и доступ к водоснабжению
Чиллеры водяного охлаждения требуют подключения к системе водоснабжения или наличия градирни. Это повышает стоимость монтажа, но обеспечивает большую энергоэффективность. Воздушные чиллеры менее эффективны в жаркую погоду, но не требуют водных ресурсов.
Компрессорно-конденсаторные блоки, как правило, монтируются компактно и не требуют значительных инженерных коммуникаций.
Энергопотребление и экономия
Чиллеры могут быть оснащены инверторными компрессорами и системами управления, снижающими энергозатраты. Кроме того, использование промежуточного теплоносителя (вода/гликоль) позволяет аккумулировать холод и сглаживать пики нагрузки.
ККБ, работающий на прямом испарении, может оказаться энергоэффективным в коротком цикле работы, но требует точной настройки и стабильного температурного режима. В противном случае фреоновые утечки или «перегрев» компрессора могут привести к аварийной остановке.
Безопасность и экологические аспекты
Гликолевый раствор, применяемый в чиллерах, более безопасен в случае утечки, чем фреон. В случае повреждения трубопровода на катке гликоль легче локализовать и утилизировать. Фреоны же требуют осторожного обращения и соответствуют требованиям по защите озонового слоя, в зависимости от типа (например, R404A, R410A и др.).
Примеры решений
-
Для мобильных катков на торговых площадках или ярмарках выгодно использовать ККБ: минимальные размеры, быстрая сборка и демонтаж.
-
Для школьных или муниципальных катков с регулярной загрузкой и длительным сезоном эксплуатации лучше выбрать чиллер, особенно при наличии возможности разместить оборудование на крыше или в отдельном техническом помещении.
-
При строительстве всесезонной арены (даже небольшой) с прокатом, освещением и системами вентиляции — чиллер однозначно предпочтительнее как по надежности, так и по интеграции в инженерную сеть.
Заключение
Выбор между чиллером и компрессорно-конденсаторным блоком зависит от множества факторов: назначения катка, бюджета, режима эксплуатации и доступных ресурсов. Чиллер для ледового катка является более гибким, безопасным и масштабируемым решением, особенно при долговременном использовании и высоких требованиях к качеству льда. Компрессорный блок, в свою очередь, оправдан в проектах с ограниченным бюджетом, компактным форматом и сезонной эксплуатацией.
Грамотная оценка всех параметров и консультация с профильными специалистами на стадии проектирования поможет избежать ошибок и создать действительно комфортную и надежную ледовую площадку.
